矽力杰高帶寬高精度電流檢測放大器
矽力杰新一代高精度電壓輸出型電流檢測放大器SA59131系列產品支持高邊或低邊雙向電流檢測，擁有?4V~80V的寬共模電壓范圍，可采集低于接地電壓的輸入信號。同時，該器件具有500kHz高帶寬，零漂移特性，超高共模抑制比(CMRR)及增強型PWM抑制功能，可快速有效響應高共模跳變引起的系統變化，提供高精度測量結果。

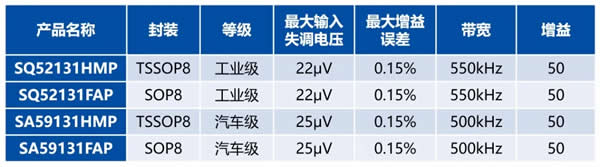

該系列產品同時開發有車規級應用和工規級應用，提供SOP8及TSSOP8兩種封裝選擇。其中車規級別產品均符合汽車AEC-Q100 Grade 1標準，工業級產品可在-40~125℃環境溫度下工作，為諸多嚴苛的汽車及工業應用提供更加可靠穩定的解決方案。未來更多的增益版本會陸續量產發布。
高帶寬高精度電流檢測放大器SA59131
增強型PWM抑制功能
寬共模范圍：-4V~80V
高共模抑制比：
132dB DC CMRR
93dB AC CMRR （50kHz）
增益誤差：0.15% (最大值)
增益漂移：2.5ppm/°C (最大值)
失調電壓：±25μV (最大值)
失調電壓漂移：250nV/°C (最大值)
固定增益：50V/V
帶寬：500 kHz
靜態電流：2.4mA (最大值)
符合汽車 AEC-Q100 Grade 1標準

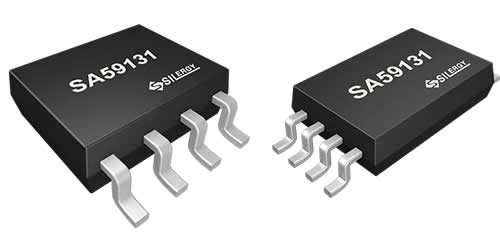

封裝：TSSOP8 / SOP8
性能優勢

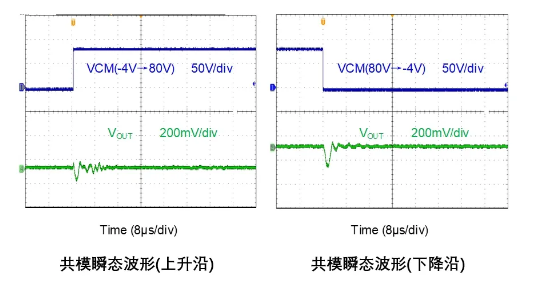

PWM抑制
在電機控制或開關電源等存在PWM高速跳變的系統，高共模瞬態響應非常重要。SA59131具有增強型PWM抑制功能，可有效并且快速抑制大共模瞬態跳變引起的毛刺，提供高精度測量輸出。

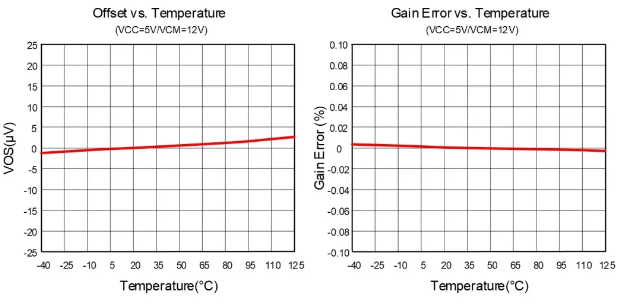

優秀的直流性能
SA59131采用零溫漂的架構，擁有優秀的直流性能，最大失調電壓僅為±25μV，溫漂不超過250nV/℃；最大增益誤差±0.15%，其最大溫漂2.5ppm/℃。得益于這些性能指標，SA59131能夠在各種環境溫度下實現更精準的電流測量。

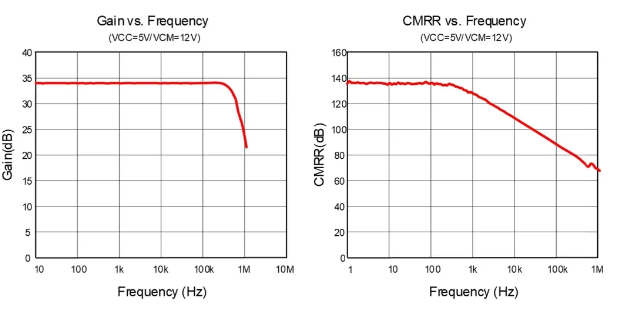

高帶寬
SA59131的帶寬為500kHz，在50kHz時仍擁有93dB CMRR，適用于中高速應用場景。
