高集成數字電源控制器SQ51103

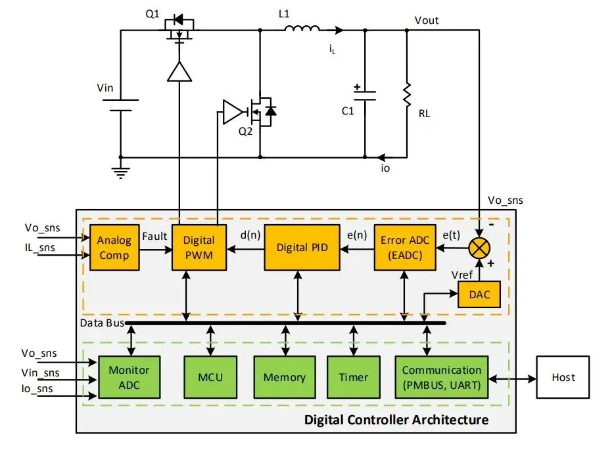

數字電源，是以數字技術實現電源的控制，如電源電壓電流采樣(ADC)、環路運算(PID)、PWM輸出和故障保護。同時，MCU搭配PMBus、UART等通信外設，可以實現電源的在線監測、遠程控制、在線下載等功能。
相較于模擬電源，數字電源的集成度更高，而系統并不隨功能模塊的增加而復雜化，外圍器件較少，且不存在器件誤差、老化、溫度影響等問題，更有利于獲得穩定一致的控制參數，同時也更易于實現非線性控制，改善電源的瞬態響應能力。
矽力杰高集成數字電源控制器

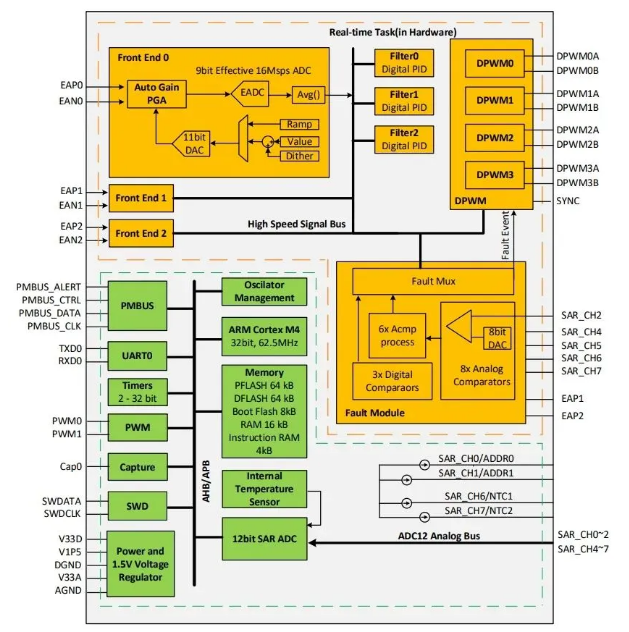

針對服務器電源、通信電源對高功率密度的要求，矽力杰推出了高集成度的數字電源控制器SQ51103。芯片集成有靈活、可配置的高速硬件環路外設，包括模擬前端外設(AFE)，數字PID和DPWM模塊，以實現多種隔離DC-DC電源與AC-DC電源的高速控制。同時，SQ51103包含62.5MHz的Cortex-M4的數字核，以及SAR ADC, PMBus/I2C, UART, Timer, PWM, Capture等多個通用外設，方便實現電源信號的監測和通信。

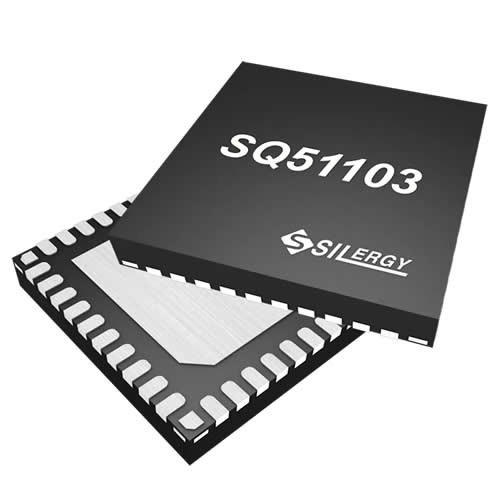

高集成數字電源控制器SQ51103產品介紹
高速硬件環路外設
3x 模擬前端: 15.6Msps 9bit EADC, 11bit DAC
3x 2p/2z 數字非線性PID
8x DPWM輸出
250ps分辨率的脈寬調制
4ns分辨率的周期調制
支持PWM, PFM和移相調制
6x高速模擬比較器
參考電壓：8bit DAC
支持多種控制方式
2路峰值電流控制(PCM)
谷值控制(Valley)
ZCD控制
Bang-Bang控制
支持最大2MHz的開關頻率
MCU及通用外設
62.5MHz 32-Bit Cortex-M4數字核
支持浮點運算單元(FPU)
Dual Flash: 64kB+64kB
16kB SRAM (with ECC)
4kB PSRAM: 指令加速
7x通道, 12-bit, 1.0Msps, SAR ADC
1x PMBUS/I2C
1x UART
4x 32-bit timer
2x 通用PWM
1x捕獲單元(Capture)
22x GPIO
支持SWD調試功能
封裝: QFN-6x6-40
工作溫度: -40℃~125℃
